Caja de cambios de una sola etapa vs caja de cambios de varias etapas: Cómo seleccionar la proporción adecuada

Las etapas de reducción de una caja de cambios son el número de pares de engranajes que trabajan en serie entre la entrada y la salida, y la regla práctica es sencilla: una etapa normalmente cubre proporciones de hasta aproximadamente 10:1 para diseños de espuelas y planetarios, una segunda etapa lo extiende hasta unas 100:1, y se necesita un tercero más allá de eso. El número decisivo es la proporción requerida.

Puntos clave

• La reducción total es el producto de las relaciones de etapas: 5:1 × 3:1 = 15:1, y 5 × 5 × 5 = 125:1 en tres etapas, con una ganancia de par de salida aproximadamente igual a la relación una vez que se descartan las pérdidas (Consejos para el control de movimiento).
• Las cajas de cambios de una sola etapa están prácticamente limitadas a unas 10:1, y las unidades multietapa normalmente combinan relaciones de una sola etapa de 3 a 10, Así que una caja de cambios de dos etapas cubre aproximadamente 9:De 1 a 100:1 (Neugart).
• Las cajas de cambios de una sola etapa suelen superar el 95% de eficiencia y una etapa única bien diseñada puede alcanzar el 95–97%, mientras que una unidad de cuatro etapas puede caer al 85–90% dependiendo del diseño y la lubricación (GearCow).
• La regla tiene excepciones: El engranaje sin fin puede llegar a 60:1 o más en una sola etapa, y las cajas de cambios de ángulo recto son inherentemente multietapa porque combinan una etapa cónica con una etapa planetaria (Consejos para el control de movimiento; Neugart).
• Cada etapa de engranajes paralelos invierte la dirección de salida, Así, una caja de cambios de dos etapas sale en la misma dirección que la entrada, mientras que las etapas planetarias mantienen la dirección (Consejos para el control de movimiento).

¿Qué es una etapa reductora de caja de cambios?

Una etapa reductora es un par de engranajes — o un conjunto planetario — que reduce la velocidad y multiplica el par motor, y el número de etapas de una caja de cambios es cuántas de estas etapas funcionan en serie entre la entrada y la salida. Según consejos para el control de movimiento, Una caja de cambios de varias etapas combina dos o más pares de engranajes, con la salida de una etapa conectada a la entrada de la siguiente.

Porque los escenarios se sitúan en serie en lugar de uno al lado del otro, Tanto la relación como la eficiencia de la caja de cambios son productos más que sumas. Ese único hecho mecánico impulsa todo lo que hay a continuación.

En la práctica industrial, las palabras caja de engranajes y reductor de engranajes se usan a menudo de forma intercambiable; Si necesitas la distinción, está cubierto de Caja de cambios vs reductor de engranajes.

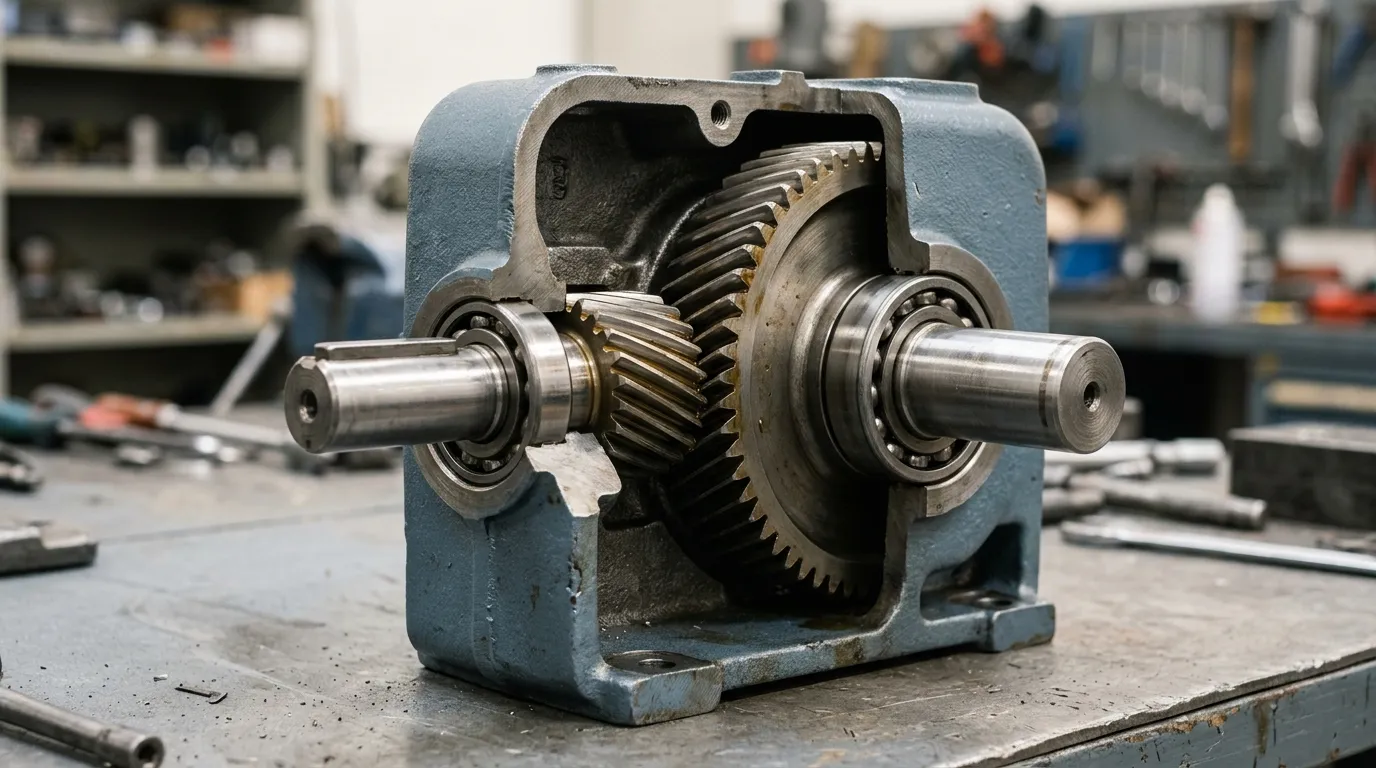

Caja de cambios de una sola etapa

Una caja de cambios de una sola etapa tiene un par de marchas, lo que lo convierte en la disposición más simple y eficiente y, normalmente, la menos costosa por unidad de relación. Su límite es la razón. Según Neugart, Las cajas de cambios de una sola etapa están prácticamente limitadas a unas 10:1, porque más allá de ese punto, o bien el engranaje de transmisión o el de transmisión se vuelve muy pequeño, lo que reduce el par máximo que puede transmitir el par. GearKo ofrece un techo de una sola etapa similar de unas 10:1 para cajas de cambios planetarias.

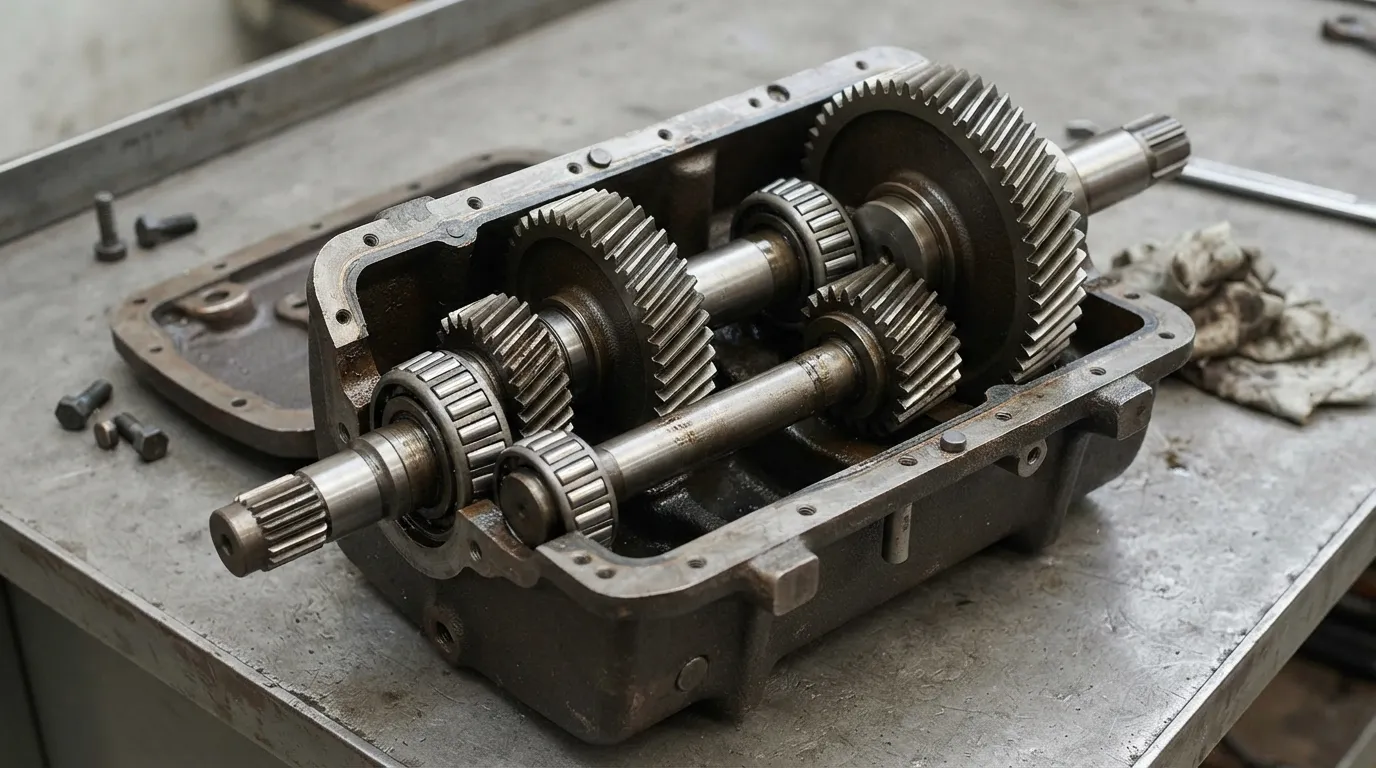

Caja de cambios de varias etapas

Una caja de cambios de varias etapas utiliza dos o más etapas en serie y se elige cuando un par de engranajes no puede proporcionar la reducción necesaria de forma segura. Según una comparación con Guomao publicada en julio de 2026, Dividir la relación en dos o tres etapas mantiene la geometría del engranaje y las cargas en el eje prácticas; El coste es que cada etapa extra añade engranajes, Rodamientos, Sellos y superficies de contacto con aceite, lo que aumenta la fricción y el calor.

Neugart señala que las cajas de cambios de varias etapas normalmente combinan relaciones de una sola etapa de 3 a 10, Por eso una unidad de dos etapas puede cubrir aproximadamente 9:1 (3 × 3) hasta 100:1 (10 × 10).

Cómo el número de etapas cambia la dirección de la rotación

Cada etapa de engranajes paralelos invierte la dirección de rotación, Así, una caja de cambios de dos etapas devuelve la salida en la misma dirección que la entrada, y una unidad de tres etapas lo invierte de nuevo. Según consejos para el control de movimiento, Las etapas planetarias se comportan de forma diferente: mantienen la dirección en lugar de invertirla.

Esto importa en la fase de especificación. Si la disposición de una máquina asume una dirección particular del eje, El recuento de etapas forma parte de esa decisión, No es un detalle que resolver después de la relación.

[DIAGRAMA: Uno, reducciones de dos y tres etapas en serie con flechas de dirección de entrada y salida]

Cómo se suma la proporción entre etapas

La reducción total es el producto de las proporciones individuales de etapas — un 5:1 etapa seguida de un 3:1 etapa da 15:1. Motion Control Tips utiliza exactamente ese ejemplo y señala que la salida entrega aproximadamente 15 veces el par motor una vez dejadas de lado las pérdidas, y GearKo ofrece la versión de tres etapas: 5 × 5 × 5 = 125:1.

Punta de Control de Movimiento también observa que en las cajas de cambios de varias etapas la relación más alta suele colocarse en la entrada y la más baja en el lado de salida.

El caso especial planetario

En una etapa planetaria con el engranaje solar accionado y el engranaje anular fijo, la proporción de etapas es i = 1 Zr/zs, donde Zr es el conteo de dientes del engranaje anular y Zs es el conteo de dientes del engranaje solar. Según consejos para el control de movimiento, Esa fórmula rige la etapa, Por tanto, las relaciones de las etapas planetarias se determinan por el número de dientes en lugar de por una simple relación de pares de engranajes.

Tres pasos para dimensionar el número de etapas

1. Calcula la relación requerida: Velocidad del motor dividida por la velocidad de salida requerida. Según Guomao, Esto se hace antes de elegir el recuento de etapas.
2. Factoriza la proporción requerida en proporciones de etapas de aproximadamente 3 a 10, el rango que Neugart reporta para unidades de varias etapas.
3. Multiplica las proporciones de etapas para confirmar que el total coincide con el objetivo.

Si trabajas hacia atrás desde un disco existente en lugar de una proporción objetivo, Ese proceso se detalla en Selección de la relación de la caja de cambios.

Caja de cambios de una sola etapa vs caja de cambios de varias etapas: Rango de Relaciones Comparado

Una sola etapa es la eficiente, Respuesta compacta hasta aproximadamente 10:1; Dos fases cubren unas 9:De 1 a 100:1; y por encima de aproximadamente 100:1 Normalmente se requiere una tercera etapa. Esas bandas son útiles como primera pantalla, Pero dependen del tipo de equipo, Por tanto, las dos tablas siguientes deben leerse juntas.

Tabla A — relación práctica de una sola etapa por tipo de engranaje

Tabla B — comparación de configuraciones

Las bandas de relación anteriores provienen de Neugart, GearCow, TANHON (página actualizada septiembre de 2026) y Great Taiwan Gear. TANHON ofrece una banda de una sola etapa comúnmente citada de 1:1 a 1:6 y una banda de dos etapas de 1:6 a 1:100 o más, y trabaja un 3:1 × 4:1 = 12:1 ejemplo. Estas son bandas indicativas, no garantías: Los límites reales dependen del tipo de engranaje, Geometría dental, Carga y ciclo de trabajo.

[DIAGRAMA: El gráfico de eficiencia frente al número de etapas se graficó desde la banda de una sola etapa del 95–97% hasta la banda de cuatro etapas del 85–90%]

¿Cuándo fuerza mi relación requerida una segunda o tercera etapa??

Compara la proporción requerida con el techo monoetapa para tu tipo de engranaje: por debajo de aproximadamente 8–10:1 Normalmente basta con una sola etapa, desde aproximadamente 10:De 1 a 100:1 se hace necesaria una segunda etapa, y por encima de aproximadamente 100:1 Normalmente se requiere una tercera etapa — a menos que un tornillo sin fin o un engranaje en ángulo recto cambien la respuesta. Cinco pasos aplican esa regla.

1. Encuentra la proporción requerida. Divide la velocidad del motor por la velocidad de salida requerida. Guomao sitúa esto antes que cualquier decisión de recuento de etapas.
2. Compáralo con el techo de una sola etapa para tu tipo de equipo, usando la Tabla A en lugar de una figura general.
3. Comprueba si una etapa aún puede soportar la carga. Neugart señala que a medida que sube una relación de una sola etapa, Los engranajes se reducen y el par máximo transmitible cae, Por lo tanto, una proporción que es teóricamente posible puede no ser práctica.
4. Añadir una segunda etapa cuando la relación o la carga supere el límite de una sola etapa, y un tercio por encima de aproximadamente 100:1.
5. Vuelve a comprobar la rama de excepción. Los engranajes sin fin y los diseños de ángulo recto pueden cumplir una relación dada con un número de etapas diferente al que predice la regla, y con diferente eficiencia.

Donde una fuente da una figura de una sola etapa más estrecha, Tómalo como una precaución extra en lugar de una contradicción: Chamol Gear sugiere relaciones de engranajes de una sola etapa de unos 1 ≤ i ≤ 8, Y esa cifra proviene de una página resumen en lugar de una especificación completa.

[DIAGRAMA: Flujo de decisión desde la razón requerida a uno, dos o tres etapas, con un gusano y una rama en ángulo recto]

Lista de comprobación antes de aceptar un recuento de etapas

• Relación requerida confirmada por la velocidad del motor y la velocidad de salida.
• Techo de una sola etapa comprobado para el tipo real de engranaje.
• Par motor, Frecuencia del ciclo de trabajo y de arranque-parada comprobado junto con la relación.
• Dirección de rotación confirmada para la disposición de la máquina.
• Confirmada la posición de la envolvente de montaje y los ejes.
• Condiciones térmicas y de lubricación consideradas, No solo la relación.

Qué cambia cada etapa añadida: Eficiencia, Tamaño, Ruido y coste

Cada etapa añadida aporta relación y par, pero cuesta eficiencia, Número de partes, Calor, Potencial de ruido y dinero. El número de etapas es un equilibrio, no es una clasificación de calidad.

Según consejos para el control de movimiento, La eficiencia total es aproximadamente el producto de las eficiencias individuales de las etapas. Las cifras de GearKo muestran lo que eso significa en la práctica: Las cajas de cambios de una sola etapa suelen superar el 95% de eficiencia y una de una sola etapa bien diseñada puede alcanzar el 95–97%, mientras que una caja de cambios de cuatro etapas puede bajar a unos 85–90% dependiendo del diseño y la lubricación. Neugart añade un matiz útil — dentro de cajas de cambios planetarias de dos etapas, Una relación de i = 20 alcanza una eficiencia superior a i = 100, Así que una proporción más alta no supone automáticamente una penalización de eficiencia mayor en el mismo número de etapas.

Comparación de trabajos — compuestos de eficiencia, No es una media. Toma una unidad de dos etapas donde cada etapa funciona al 97%. Multiplicando las eficiencias de las etapas, se obtiene 0,97 × 0,97 ≈ 0,94, o alrededor del 94% en total — aproximadamente tres puntos porcentuales perdidos respecto a la segunda malla. La misma aritmética en cuatro etapas es la que produce la banda del 85–90% que informa GearKo. Trata estas figuras como ilustraciones del mecanismo, no como valoraciones para ninguna unidad específica; El resultado real depende del diseño y la lubricación.

Tamaño y ruido. Más fases significan más marchas, Más rodamientos y una carcasa más larga para un par dado, y más mallas generan más fuentes de retroceso acumulativo y ruido. Por eso una sola etapa se mantiene como opción compacta a proporciones bajas, mientras que una unidad multietapa puede ser más compacta que una etapa única sobredimensionada a relaciones altas.

Coste. Guomao separa el coste inicial del coste de por vida. En la delantera, Cada etapa adicional añade un par de engranajes, Rodamientos, Sellos y una carcasa más larga. Durante la vida útil del disco, Superficies adicionales de contacto con aceite y más calor para gestionar la superficie adicional de inspección y mantenimiento. El coste no debería decidir el número de etapas por sí solo, pero si el presupuesto es la restricción vinculante, El lado comercial está cubierto por Precio de la caja de cambios industrial.

La eficiencia debe juzgarse por la carga, Velocidad, Relación y ciclo de trabajo, No solo por el número de etapas. Dos cajas de cambios con el mismo número de etapas pueden rendir de forma muy diferente en una función de mezcla continua y en una de posicionamiento intermitente.

Excepciones por tipo de engranaje que infringen la regla

Tres tipos de engranajes rompen lo sencillo "Relación alta significa muchas etapas" Gobierno, Y cada uno merece la pena comprobarlo antes de aceptar un recuento de etapas.

Engranaje sin fin. Según consejos para el control de movimiento, Los engranajes sin fin pueden alcanzar relaciones muy altas en una sola etapa — hasta 60:1 o superior — sin múltiples trenes de engranajes, Pero sus eficiencias tienden a ser inferiores a las de los diseños de varias etapas. Por tanto, un requisito de alta relación no siempre obliga a una segunda etapa; Puede que en su lugar obligue a cambiar el tipo de engranaje.

Engranajamiento de ángulo recto. Neugart señala que las cajas de cambios de ángulo recto son inherentemente multietapa, porque normalmente emparejan una etapa biselada con una etapa planetaria. Una unidad de ángulo recto con una relación modesta sigue siendo un diseño de dos etapas, lo que cambia las expectativas de rendimiento que debes tener en cuenta en la selección.

Engranajes planetarios. Las etapas planetarias mantienen la salida girando en la misma dirección que la entrada, y su relación de etapas sigue i = 1 Zr/zs en lugar de un simple conteo de pares de engranajes. El caso planetario se desarrolla en detalle bajo Relación de la caja de cambios planetaria.

Errores comunes al elegir el recuento de etapas

Cuatro errores explican la mayoría de las malas decisiones de recuento de etapas, y cada uno tiene una corrección directa.

• Elegir solo por la proporción. La razón establece el número mínimo de etapas, no es la respuesta. Par motor, El ciclo de trabajo y la capacidad térmica deben comprobarse junto con él, que es la secuencia que recomienda Guomao.
• Asumir que hay más etapas siempre significa una caja de cambios más grande. Una unidad multietapa puede ser más compacta que una monoetapa sobredimensionada a una relación alta, porque la etapa única necesitaría engranajes impracticablemente pequeños (Neugart).
• Ignorando la penalización de eficiencia. La eficiencia total es aproximadamente el producto de las eficiencias en etapas, Así que cada etapa agrava la pérdida (Consejos para el control de movimiento; GearCow).
• Ignorando la dirección de rotación. Cada etapa de engranajes paralelos invierte la salida; Las etapas planetarias no (Consejos para el control de movimiento). Una disposición de máquina que asume la dirección incorrecta cuesta un rediseño.

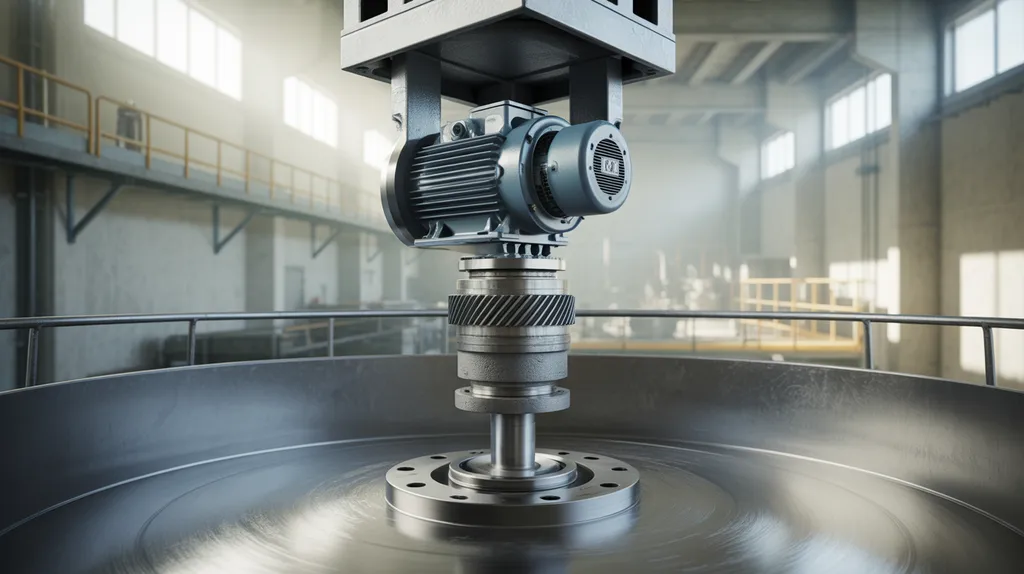

Emparejando el recuento de etapas con los propulsores industriales reales

En la práctica, el recuento de etapas sigue a la máquina, no al revés. Las cintas transportadoras y los equipos de manipulación de materiales suelen situarse en la banda de una o dos etapas, donde la eficiencia y la compacidad importan más que la reducción extrema. Mezcladores, Los extrusores y equipos accionados por paletas suelen requerir dos o tres etapas para alcanzar las velocidades de salida más bajas que esos procesos necesitan. Izado de alta reducción, cemento, El servicio de minería y puerto tiende a tres etapas o superiores.

Estos son patrones más que reglas, y las bandas de relación anteriores — no una función específica de máquina — siguen siendo el factor decisivo.

Diseños de Mingye, fabrica y suministra equipos industriales de transmisión de energía del distrito de Jinshan, Shanghái, en más de 20 series que abarcan ambas configuraciones: R, S, Motores de engranajes helicoidales de las series K y F, Cajas de cambios industriales de alta resistencia serie HB, Reductores planetarios de alta resistencia, Motores de engranajes sin humbo NMRV, Reductores cicloidal de molinete, Reductores de engranajes cilíndricos, motores asíncronos trifásicos y pequeños motores de engranajes, además de reductores especiales para maquinaria de goma y plástico, rotadores de soldadura y mezcladores de paletas. La empresa fabrica tanto motores como reductores en su propia fábrica equipada con CNC en modular, diseños estandarizados y ofrecen personalización OEM de dimensiones de montaje y relaciones de transmisión.

Ajustar el número de etapas para tu máquina

Envía la velocidad de salida requerida, el par requerido y la envolvente de montaje, y el número de etapas se deduce de la razón. Si cambia el tipo de engranaje — de helicoidal a sin fin, o de en línea a ángulo recto — repite la regla, porque el techo de una sola etapa se mueve con él.

Mingye fabrica motores y reductores en la misma fábrica con modulación, Diseños estandarizados, con personalización OEM de dimensiones de montaje y relaciones de transmisión y entrega normal en 7–15 días. Esa combinación ayuda cuando una decisión sobre el número de etapas y un cambio de carcasa o eje llegan juntos. El resto del proceso de especificación, desde la relación hasta el montaje y la verificación de servicio, se establece en Elegir una caja de cambios industrial.

Si los motores de engranajes helicoidales en línea son la configuración más probable para tu transmisión, Motor helicoidal de engranajes Cubre esa familia con más detalle.

Preguntas frecuentes

¿Puede una caja de cambios de una sola etapa dar un 100:1 Reducción?

No con engranajes de espina ni planetarios. Según Neugart, Las cajas de cambios de una sola etapa están prácticamente limitadas a unas 10:1, y GearKo da un techo similar para las unidades planetarias. El engranaje sin fin es la excepción: Motion Control Tips informa que los engranajes de tornillo sin fin pueden llegar a 60:1 o más en una sola etapa, aunque con menor eficiencia. Trata cada límite como dependiente del tipo de engranaje.

¿Es una caja de cambios de varias etapas siempre menos eficiente que una de una sola etapa??

Generalmente sí, porque la eficiencia total es aproximadamente el producto de las eficiencias individuales de las etapas, según consejos de control de movimiento. Las bandas de GearKo van desde más del 95% en una sola etapa — posiblemente entre un 95 y un 97% — hasta aproximadamente un 85–90% en cuatro etapas. El tamaño de la rendija depende del diseño, Carga y lubricación, Así que no es una penalización fija.

Una caja de cambios de dos etapas sale en la misma dirección que el motor?

Sí, en un diseño de engranajes paralelos. Según consejos para el control de movimiento, Cada etapa de engranajes paralelos invierte la dirección de rotación, Así que dos etapas devuelven la salida en la misma dirección que la entrada, y una unidad de tres etapas lo invierte de nuevo. Las etapas planetarias se comportan de forma diferente y mantienen la dirección en lugar de invertirla.

¿Siempre cuesta más una caja de cambios de varias etapas??

En la delantera, normalmente. Guomao señala que cada fase extra añade un par de engranajes, Rodamientos, Sellos y una carcasa más larga, Y a lo largo de la vida útil del disco añade superficies de contacto con aceite y más calor que gestionar. Pero el número de etapas debería elegirse según la proporción, Primero el par y el ciclo de trabajo, Así que el coste es una consecuencia de la decisión técnica más que su motor.
