Cómo elegir una caja de cambios planetaria?

Para elegir una caja de cambios planetaria, Obra en este orden: Defina el par de salida y el par máximo, Seleccione la relación de engranajes y la velocidad de entrada, establecer el requisito de juego y rigidez, confirmar montaje e interfaz del eje, Luego verifica el factor de servicio para el ciclo de trabajo real. Decide primero si necesitas un reductor planetario industrial de alta resistencia o una caja de cambios planetaria servo de precisión, Porque esas dos clases priorizan especificaciones diferentes.

Puntos clave

• La selección de la caja de cambios planetaria sigue un orden fijo: Par de salida, Luego la relación y la velocidad de entrada, Luego retroacciones y rigidez, luego montaje e interfaz, luego factor de servicio.
• El par de salida puede calcularse como (P × 9546) / N, y el par nominal es igual a ese par calculado de salida multiplicado por el factor de servicio, según Top Gear Transmission.
• Los reductores planetarios industriales de alta resistencia y las cajas de cambios planetarias servo de precisión son problemas de selección diferentes, no una sola clase de producto.
• Par máximo, El ciclo de trabajo y la adaptación de inercia suelen decidir el tamaño final, no solo el par continuo.
• La eficiencia planetaria suele ser del 95–98%, comparable a unidades helicoidales hasta al 98% y muy por encima de las cajas de engranajes sin fin al 50–70%, según el suministro industrial de cajas de cambios.

¿Qué es una caja de cambios planetaria y cómo funciona??

Una caja de cambios planetaria es un reductor de velocidad en el que los engranajes planetarios orbitan un engranaje solar central dentro de un engranaje anular, con un portador entregando la salida. La carga se reparte entre varios engranajes planetarios a la vez, Por eso las unidades planetarias proporcionan una alta densidad de par dentro de un bastidor compacto.

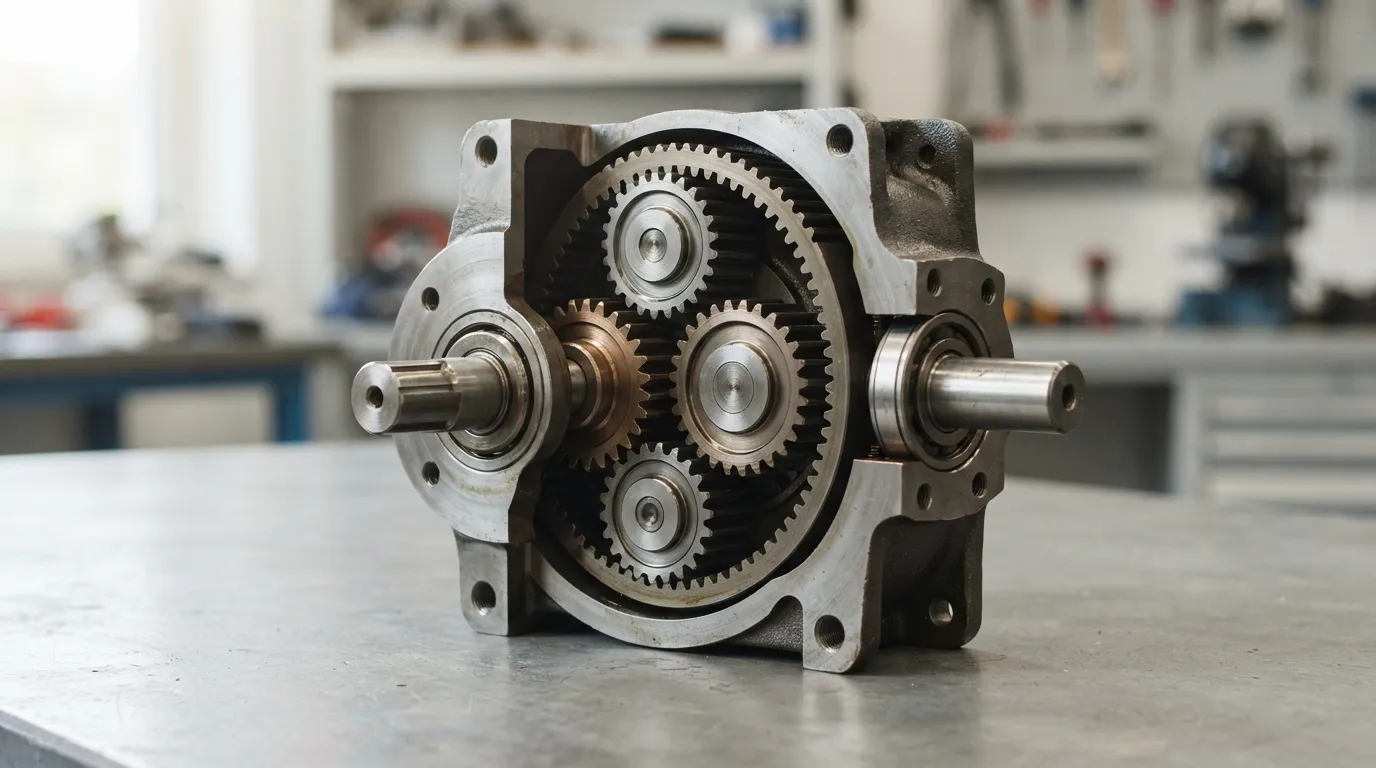

[DIAGRAMA: Corte anotado de la etapa planetaria — equipo solar, Planet Gears, Portador, Engranaje anular, eje de entrada y eje de salida etiquetados.]

Las piezas principales son el equipo solar, Los Planet Gears, El portador, El engranaje anular, y los ejes de entrada y salida, según Top Gear Transmission. Según AssunMotor (2024), Esa disposición distribuye la carga entre varios engranajes planetarios, lo que proporciona una alta densidad de par, una envolvente compacta y una transferencia de potencia suave.

La reducción puede acumularse por etapas. Según el diseño de máquinas (actualizado el 28 de febrero de 2023), Un simple conjunto de engranajes planetarios puede proporcionar reducciones de hasta 10:1, mientras que los engranajes planetarios compuestos o las etapas dispuestas en serie proporcionan mayores reducciones, siendo la reducción total el producto de las etapas individuales.

Caja de cambios reductora industrial de alta resistencia o servo de precisión?

Elige un reductor planetario industrial de alta resistencia cuando los factores de control sean el par continuo, Carga de choque, Ciclo de trabajo y capacidad térmica. Elige una caja de cambios planetaria servo de precisión cuando los factores de control sean la precisión en el posicionamiento, Juego y rigidez torsional. Tomar esta decisión primero evita el error más común en la selección de la caja de cambios planetaria: Dimensionar una unidad de precisión para un ciclo de trabajo industrial, o pagar por una precisión que la máquina no puede usar.

Las dos categorías también difieren en la cantidad de datos de apoyo que debe exigir un comprador. Según TriQuench India, Los compradores de cajas de engranajes planetarias CNC deberían comparar la relación de engranajes, Par nominal, Par máximo, Represalia, Eficiencia, Montar el tamaño de la brida y el eje en lugar de depender de una única especificación principal.

¿Cómo elegir una caja de cambios planetaria?? Paso a paso

Dimensiona la caja de cambios planetaria en seis pasos, y no te saltes la comprobación del factor de servicio ni térmica al final. La mayoría de las unidades sobredimensionadas o poco dimensionadas fallan allí, no en el cálculo de la razón.

Paso 1 — Define el par de salida y el par máximo

Empieza con el par que realmente necesita la máquina accionada en funcionamiento continuo, Luego añade el par máximo producido por arrancadas, Atascos o inversión. Según Top Gear Transmission, El par de salida puede calcularse como (P × 9546) / N, donde P es la potencia en kilovatios y N es la velocidad de salida en rpm, y el par nominal es ese par de salida calculado multiplicado por el factor de servicio.

El par máximo merece su propia comprobación. Según Sango Automation, El par máximo en aplicaciones de indexación servo suele ser de 2.0–3.0 multiplicado por par nominal continuo, y un factor de servicio de 1,25–2.0 se aplica dependiendo de la intensidad del shock. Cuando la máquina accionada sufre frecuentes descargas de choque, Dimensionar con par continuo por sí solo deja la caja de cambios poco especificada. Para servicio industrial con carga de choque, Caja de cambios planetaria de alto par Las valoraciones son la cifra relevante para comparar.

Paso 2 — Ajustar la relación de engranajes y la velocidad de entrada

Divide la velocidad de entrada por la velocidad de salida requerida para obtener la relación, luego selecciona la relación disponible más cercana y confirma que la velocidad de salida resultante es aceptable. Forzar una proporción exacta no es el objetivo; Emparejarse con la máquina es.

Según Sango Automation, Un 3,000 El motor de rpm que impulsa una salida de 150 rpm requiere un motor de 20 rpm:1 relación, y si las proporciones disponibles son 16:1 y 25:1, La jugada correcta es seleccionar 25:1 y verificar que la salida resultante a 120 rpm sea aceptable. Según el diseño de máquinas, Engranajes planetarios compuestos o etapas en serie multiplican las reducciones de etapas, que es como se alcanzan proporciones globales más altas en una unidad compacta. La relación de engranajes también determina cuánta multiplicación de par proporciona la unidad, Por eso normalmente se revisa en la misma página que Torque — véase Relación de la caja de cambios planetaria para el cálculo con mayor profundidad.

Paso 3 — Decide el retroceso y la rigidez torsional

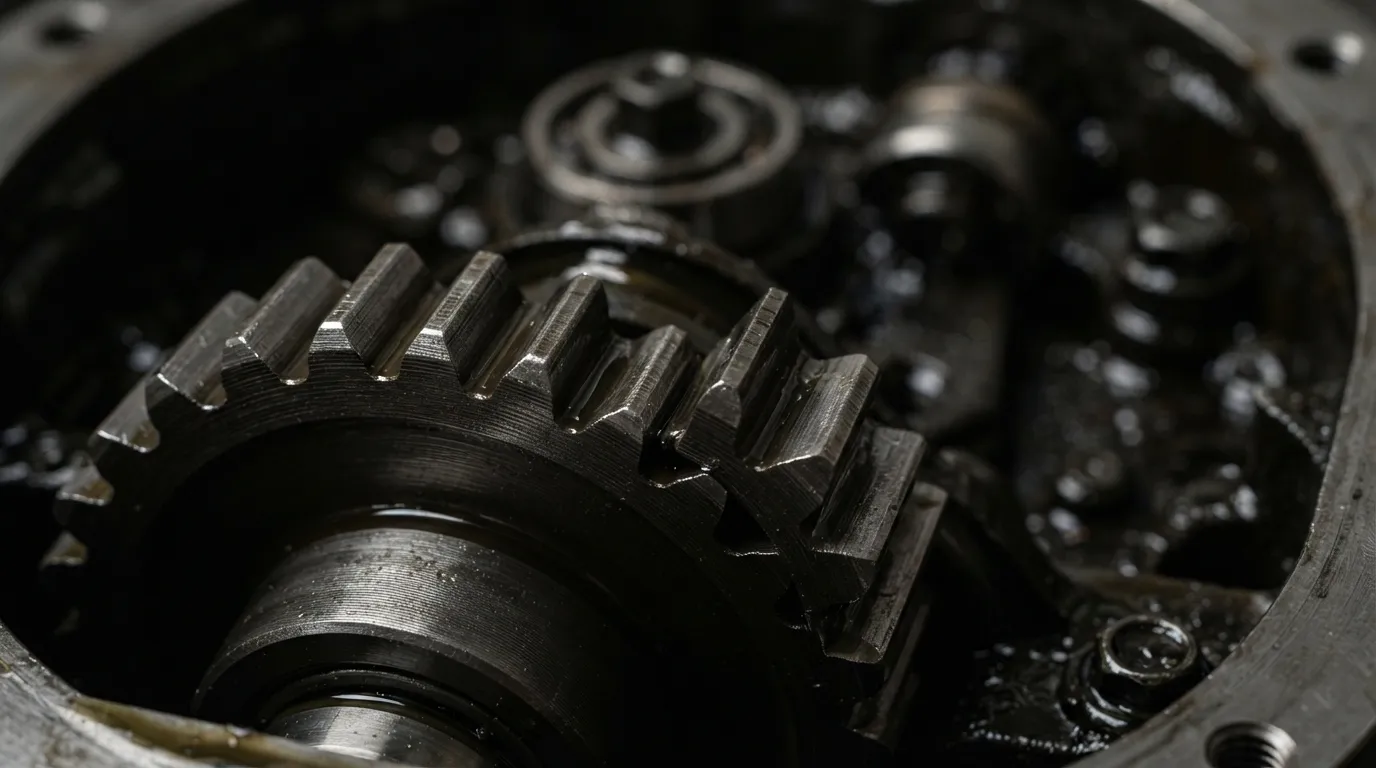

Especifica la clase de juego más suelta que mantenga tu tolerancia de posicionamiento. El juego es la pequeña cantidad de juego rotacional entre engranajes de engranaje antes de que se transmita la carga; Las clases más ajustadas cuestan más, Y comprar precisión que la máquina no necesita añade coste sin mejorar el proceso.

Valores de clase de reacción de Sango Automation.

El backlash no es la única fuente de error de posicionamiento. Según Sango Automation, La rigidez torsional convierte el par aplicado en error angular elástico: a 200 N·m se aplica par y 20 N·m/arcmin de rigidez, El error elástico es de 10 minutos de arco, que puede superar la reacción por sí sola. Para cualquier aplicación donde la posición de parada importe, Revisa ambos.

[DIAGRAMA: Gráfico de barras comparando solo el juego con el juego más el error angular elástico por rigidez torsional, usando el ejemplo de 200 N·m y 20 N·m/arcmin.]

Paso 4 — Confirmar el montaje, Interfaz de eje y motor

Haz coincidir la caja de cambios con la máquina y con el motor antes de hacer el pedido. La interfaz es una especificación, no es un pensamiento secundario, y es el punto en el que una unidad del tamaño adecuado puede volverse inutilizable.

Confirma cinco puntos: Tipo de montaje (Pie o reborde), Diseño y diámetro del eje de salida, Patrón de brida de entrada, Tamaño del chasis del motor, y ajuste de eje o disposición de entrada hueca. Según Kavitsu, El tipo de montaje y la protección ambiental son factores clave para la guía de compra, junto con calidad de materiales y soporte de servicio.

Paso 5 — Aplica el factor de servicio y revisa la clasificación térmica

El par nominal es el par de salida calculado multiplicado por el factor de servicio, y la clasificación térmica debe seguir cubriendo un funcionamiento continuo a tu temperatura ambiente real y velocidad de entrada. Una unidad que supere la comprobación de par puede suspender la comprobación térmica.

Según Top Gear Transmission, La clasificación térmica es la potencia continua que puede transmitirse con lubricación por salpicaduras a una temperatura máxima del aceite de 90°C, una temperatura ambiente de 25°C y una velocidad de entrada de 1440 rpm. Si el sitio se calienta más, más lentos o con un ciclo de trabajo más intenso que esas condiciones, la figura térmica del catálogo no se transfiere directamente.

Paso 6 — Verificar la carga sobresaliente y recopilar los datos

Comprueba la carga radial que soporta el eje de salida, Luego recopila los valores de la hoja de datos que permiten al proveedor confirmar la selección. Según Top Gear Transmission, La carga en voladizo en Newtons se calcula como [(19,100,000 × P) / (d × n)] × Fc, donde los factores de conexión de carga incluyen 1 para un piñón de cadena, 1.06 por marcha, 1,5 para un piñón dentado, 2,5 para correa en V y 3,5 para una rueda de fricción.

Lista de verificación para la selección de cajas de cambios planetarias

Haz esta lista de verificación antes de enviar una consulta. Cada fila sin marcar supone un riesgo de especificación que normalmente aparece después de la instalación en lugar de antes.

Los elementos complementarios de la lista de comprobación de Kavitsu incluyen el rango de par requerido, Relación de engranajes adecuada, Tipo de montaje correcto, Protección ambiental, Calidad del material, Soporte de servicio y garantía, Disponibilidad de repuestos, Presupuesto y coste del ciclo de vida. Los dos últimos importan porque Precio de la caja de cambios industrial refleja no solo el coste de compra, sino también cuánto tiempo funciona la unidad antes de necesitar atención.

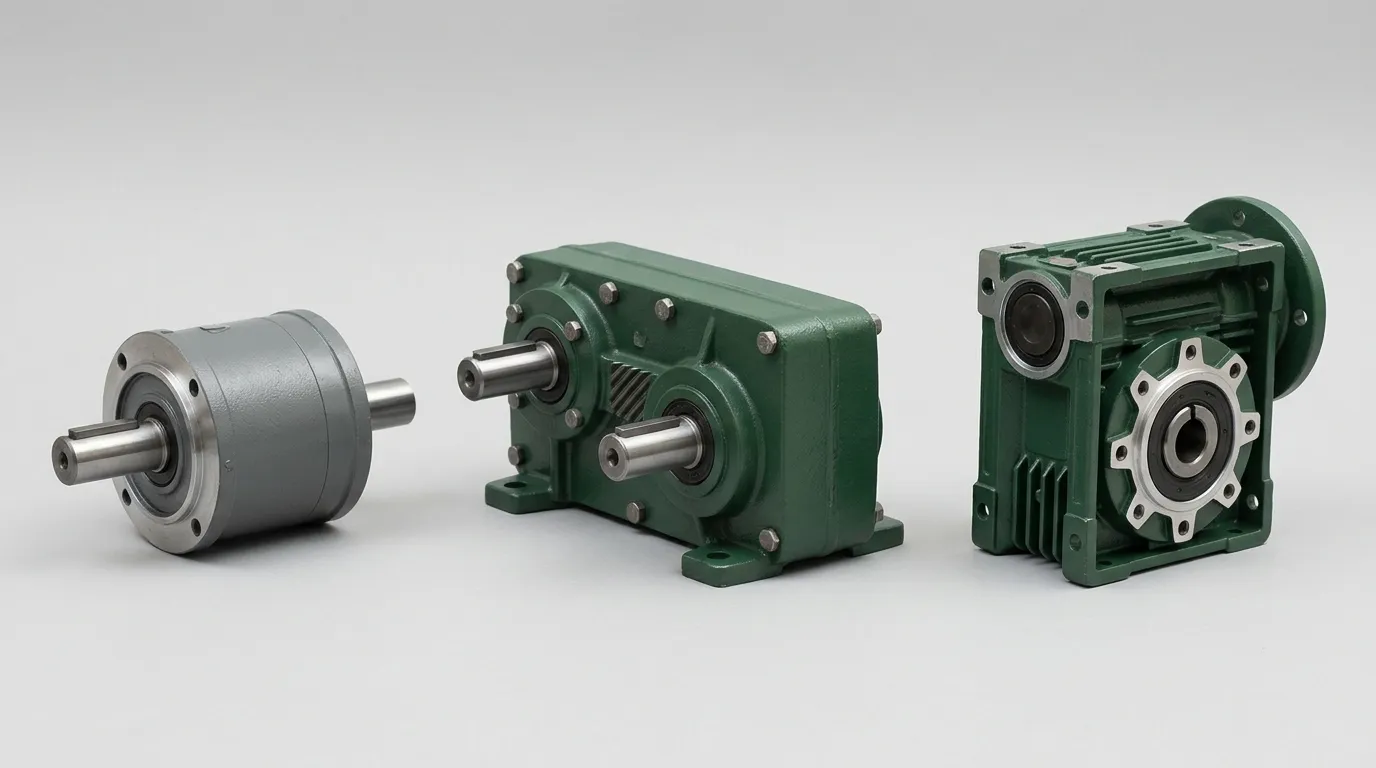

¿Cómo se compara una caja de cambios planetaria con los tipos helicoidal y de tornillo sin fino??

Una caja de cambios planetaria ofrece alta eficiencia y alta densidad de par en un compacto, Bastidor en línea; Las cajas de cambios helicoidales son adecuadas para ejes paralelos de alta potencia; Las cajas de cambios de tornillo sin fin son adecuadas para relaciones altas, Servicio a baja velocidad. La comparación es sobre el ajuste, No sobre que un tipo sea universalmente mejor.

Cifras de eficiencia de Industrial Gearbox Supply.

La eficiencia es una entrada entre varias. Rango de relaciones, Requisito de reacción, Dirección de montaje, El factor de servicio y el comportamiento térmico también determinan el tipo, y Caja de cambios planetaria vs helicoidal compara en detalle las dos opciones más comúnmente confundidas.

Errores comunes en la selección de cajas planetarias

La mayoría de las malas decisiones provienen de dimensionar solo con par continuo, Ordenar una reacción en contra ultra baja por defecto, o tratar todas las cajas de cambios planetarias como la misma clase de producto. Cada error tiene una corrección sencilla.

• Dimensionamiento solo con par continuo. Añade el par máximo en 2.0–3.0 veces continuas para tareas de indexación, y aplicar un factor de servicio de 1,25–2.0 Basado en la gravedad del shock (Automatización de Sango).
• Ignorar la adaptación de inercia. Según Sango Automation, La inercia de carga reflejada disminuye por el cuadrado de la relación de engranajes; Una guía de servo responsiva es 1:1 a 5:1, y proporciones superiores a 10:1 aumentar el tiempo de asentamiento y el riesgo de inestabilidad.
• Comprar una reacción de ultra precisión por defecto. Especifica la clase más flexible que cumpla con la tolerancia; Las clases medianas son mucho más baratas que las de ultra-precisión.
• Controlar el retroceso pero no la rigidez. El error angular elástico por rigidez torsional puede superar el juego, por tanto, ambos son necesarios para el trabajo de posicionamiento.
• Omitir la clasificación térmica. Una unidad con par motor puede seguir sobrecalentándose en una planta caliente que funciona de forma continua.
• Elegir la relación sin comprobar la velocidad de salida. La proporción disponible más cercana, no la proporción exacta calculada, es a qué velocidad real funcionará la máquina.
• Ignorando la interfaz de montaje. Patrón de brida, El tamaño del chasis y el ajuste del eje deciden si la unidad se instala.
• Suponiendo que un lenguaje de calidad sirva para todos los proveedores. La calidad del equipo se clasifica bajo las clases AGMA de la Q3 a la Q15, con números más altos que indican tolerancias más estrictas, y las normas ISO 1328 y DIN también se utilizan ampliamente (GreatTaiwanGear, 2026).

Qué enviar a un proveedor antes de hacer el pedido

Envía siete datos con tu consulta: Par de salida continuo y par máximo; Velocidad de salida requerida y velocidad de entrada disponible; Relación de engranajes o alcance del objetivo; Clase de reacción; Tipo de montaje más eje, Detalles de la brida y el bastidor; Ciclo de trabajo y condiciones ambientales; y el tipo de carga incluyendo carga en voladizo. Un proveedor que reciba esos siete artículos puede confirmar o corregir la selección en lugar de dar un número de catálogo.

Dos detalles más hacen que la respuesta sea más útil: Expectativas de calidad de los materiales y protección ambiental requerida, además de soporte de servicio, Garantías y expectativas para piezas de repuesto, todos los cuales Kavitsu menciona como factores de la guía de compra. También ayuda indicar dónde se usa la caja de cambios, desde el deber en la mezcla, Transporte, Embalaje, El servicio de minería o cemento cambia la forma en que se carga la unidad — Aplicaciones en cajas de cambios planetarias muestra cómo difieren estos perfiles de servicio.

Mingye diseña y fabrica reductores planetarios de alta resistencia junto con más de 20 otras series de motores de engranajes y reductores en su propia fábrica equipada con CNC en el distrito de Jinshan, Shanghái, en modular, Diseños estandarizados. Para proyectos OEM, Mingye ofrece personalización de las dimensiones de montaje y las relaciones de transmisión, Así, los datos de interfaz y la información del ciclo de servicio enviados en la fase de consulta pueden revisarse en comparación con un diseño estándar o adaptado, con parto normal en 7–15 días.

Preguntas frecuentes

¿Cómo se calcula el par de salida de una caja de cambios planetaria??

Usar par de salida = (P × 9546) / N, donde P es la potencia en kilovatios y N es la velocidad de salida en rpm, luego multiplica por el factor de servicio para obtener el par nominal. Confirma el par máximo por separado para arrancar, Atascos y servicio de marcha atrás, porque las cargas máximas a menudo superan la capacidad continua.

¿Qué especificaciones debería comparar entre cajas de cambios planetarias??

Comparar relación de engranajes, Par nominal, Par máximo, Clase de reacción, Eficiencia, Rigidez torsional, Brida de montaje, Tamaño del eje de salida y potencia térmica. Una única cifra de par general no indica si la unidad se adapta a tu ciclo de trabajo, condiciones ambientales o requisito de posicionamiento.

¿Es siempre mejor una caja de cambios planetaria con menor contratiempo?

No. Las clases de retroceso van desde Estándar a 8–15 minutos de arco hasta Ultra-Precisión a ≤1 minuto de arco, y las clases más ajustadas cuestan más. Especifica la clase más flexible que aún mantenga tu tolerancia de posicionamiento, y también comprobar la rigidez torsional, ya que el error elástico puede superar el retroceso.

¿Cuál es la diferencia entre las cajas de cambios planetarias y helicoidales en cuanto a eficiencia??

Las cajas de cambios planetarias suelen ser un 95–98% de eficiencia y las unidades helicoidales de hasta un 98%, mientras que las cajas de cambios sin fin funcionan al 50–70%, según el suministro industrial de cajas de cambios. La eficiencia por sí sola no debería decidir el tipo, Porque la dirección de montaje, Rango de relaciones, Las consecuencias y el ciclo de trabajo también importan.

¿Qué debería enviar al proveedor al solicitar una caja de cambios planetaria??

Salida de envío y par máximo, Velocidad de salida requerida, velocidad de entrada o datos del motor, Relación de objetivos, Clase de reacción, Detalles de montaje y ejes, Ciclo de trabajo y condiciones ambientales, y el tipo de carga incluyendo carga en voladizo. Esos siete artículos permiten al proveedor confirmar la selección en lugar de presupuestar a ciegas.
