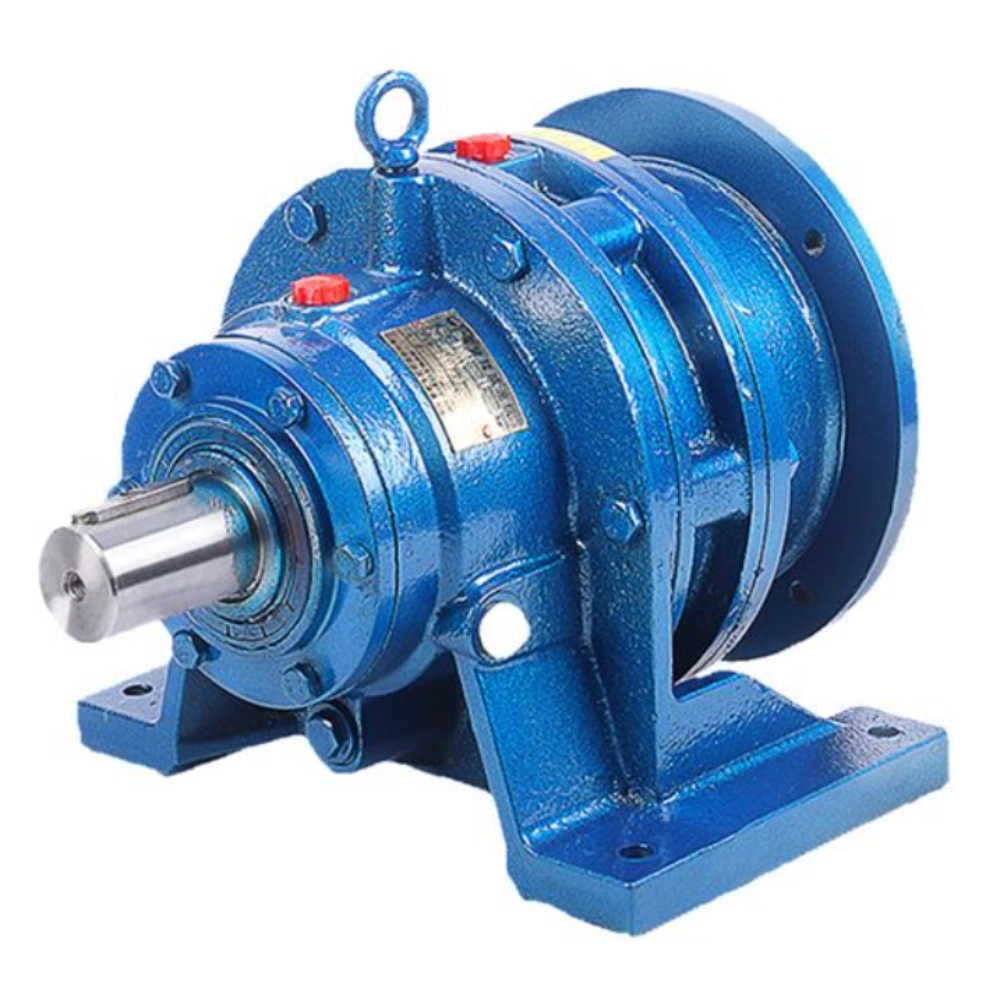

Reductor cicloidal planetario de la serie BWD
El reductor cicloidal planetario combina la transmisión planetaria con el movimiento cicloidal para lograr una reducción controlada de velocidad y una salida de par estable. El mecanismo excéntrico acciona discos cicloidales para crear un contacto continuo de rodamiento, lo que ayuda a reducir las vibraciones durante el funcionamiento. Su estructura soporta altas proporciones de reducción dentro de dimensiones compactas manteniendo un rendimiento estable. Al mismo tiempo, El diseño interno distribuye la carga entre múltiples puntos de contacto, lo que permite que el sistema funcione de forma fluida bajo condiciones de carga variables en entornos mecánicos continuos.
Características del producto
Todos los dispositivos reductores cicloidales planetarios pueden dividirse en tres partes:Parte de entrada,Parte de desaceleración y parte de salida.
La dislocación en el eje de entrada está equipada con una manga doble excéntrica de 180°C,equipado con dos rodamientos de bolas en la manga excéntrica,la formación del orificio central de engranajes cicloides de dos cilindros H es la manga excéntrica en la pista del rodamiento del brazo de giro,y por un grueso de engranajes cicloides y un anillo de engranajes de engranaje,Se formó un mecanismo de reducción de malla dental menos dañina,(para reducir la fricción,en pequeña relación de reductor de velocidad,la aguja con dientes de aguja en el conjunto de engranajes).
Cuando el eje de entrada tiene una rotación excéntrica de la manga durante una semana,como resultado de las características de perfil del diente del engranaje cicloide y las características de la curva y restringidas por la aguja en los dientes del engranaje,el movimiento del engranaje cicloide se convierte tanto en revolución como en rotación del movimiento del plano,y el eje de entrada se fabrican durante una semana,Excentrico Sleeve también gira la semana,Se obtiene un engranaje cicloide en sentido contrario alrededor de una gran reducción de diferencia de dientes, luego, con la ayuda del mecanismo de salida de la W,El engranaje cicloide gira a baja velocidad a través del eje del pasador,pasada al eje de salida,Se puede alcanzar una velocidad de salida baja.
Reductor cicloidal planetario para sistemas de transmisión de alta relación
El reductor cicloidal planetario proporciona una reducción controlada de velocidad y una entrega de par estable mediante una estructura de transmisión planetaria K-H-V. Utiliza un mecanismo doble excéntrico para accionar discos cicloidales, que encajan con un anillo de engranaje para formar la malla diferencial de dientes. Esta estructura permite un movimiento suave y mantiene un rendimiento de transmisión estable durante la operación continua.
Estructura planetaria cicloidal para control de movimiento estable
- La funda doble excéntrica crea un movimiento orbital continuo
- El mallado diferencial de dientes soporta una alta relación de reducción
- El contacto multipunto mejora la distribución de cargas
- La estructura compacta permite la instalación en espacios limitados
El proceso de transmisión comienza cuando el eje de entrada gira las mangas excéntricas. Este movimiento impulsa los discos cicloidales para realizar tanto la rotación como la revolución. Al mismo tiempo, Los discos encajan con el anillo de engranaje de los pasadores, creando un movimiento diferencial que reduce la velocidad mientras aumenta el par. Este mecanismo permite al reductor lograr una gran relación de reducción dentro de una estructura compacta.
A medida que continúa la rotación, varios dientes permanecen en contacto, lo que ayuda a distribuir la carga de forma uniforme en todo el sistema. Esto reduce el esfuerzo sobre los componentes individuales y mantiene el par estable bajo condiciones de carga cambiantes. Además,, El contacto rodante entre el disco cicloidal y el anillo de engranaje ayuda a reducir la fricción y favorece un funcionamiento fluido.
La carcasa cerrada protege los componentes internos manteniendo condiciones de lubricación estables. Esta estructura soporta un movimiento constante durante ciclos operativos prolongados. El reductor cicloidal planetario funciona bien en sistemas que requieren tamaño compacto, Transmisión estable, y alto rendimiento de reducción.
Especificaciones técnicas
Aplicaciones en la industria
-
Maquinaria de caucho y plástico
Extrusoras, Mezcladores, Calendarios, Líneas de procesamiento -
Minería e Industria Pesada
Trituradores, Alimentadores, Molinos, Transportadoras de alta resistencia -
Equipos de mezcla y agitación
Mezcladores, Agitadores, Batidora, Procesadores industriales -
Sistemas de transportes

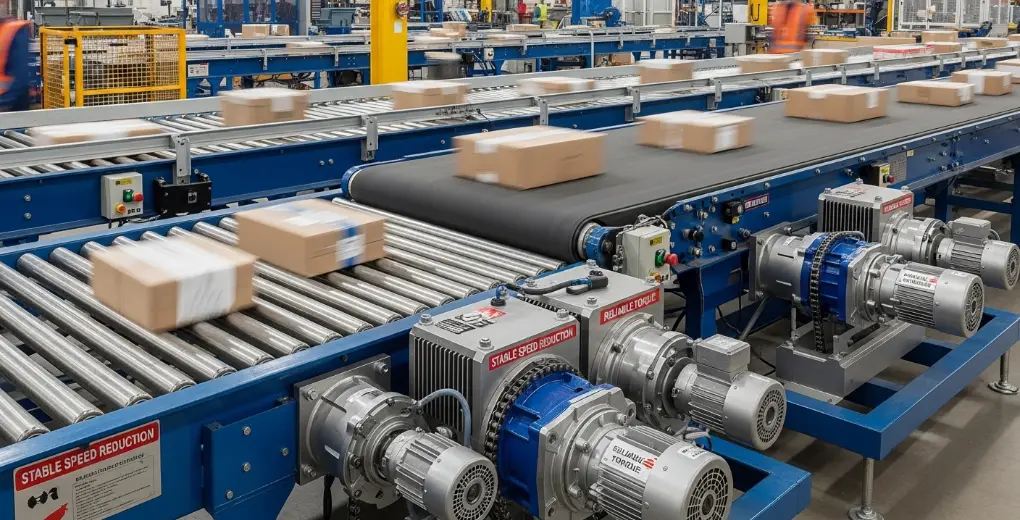

Cintas transportadoras, Transportadores de rodillos, Sistemas de transferencia, Manipulación de materiales
