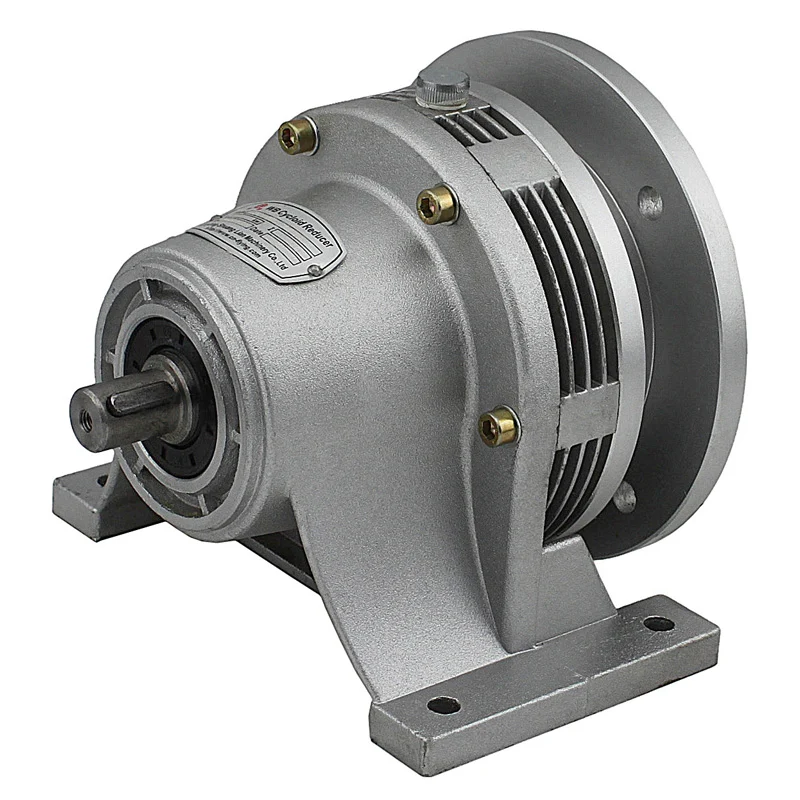

Reductor microcicloidal horizontal
El reductor microcicloidal horizontal de la serie WB presenta una estructura compacta y una carcasa ligera de aluminio para una transmisión que ahorra espacio. Utiliza un mecanismo cicloidal para proporcionar un par estable y un movimiento suave. El diseño prelubricado permite una instalación sencilla y reduce el esfuerzo de mantenimiento. Las opciones de montaje flexibles admiten configuraciones tanto horizontales como verticales. Esta estructura permite un rendimiento estable a través de condiciones de carga variables en sistemas mecánicos pequeños y equipos industriales ligeros.
Características del producto
🟢 Carcasa ligera de aleación de aluminio — Adopta una carcasa de aleación de aluminio con tamaño compacto, Peso más ligero, y mejora en su apariencia.
🟢 Diseño prelubricado — Lleno de grasa antes de salir de la fábrica, Asegurando una lubricación cómoda y reduciendo el riesgo de fugas de aceite.
🟢 Instalación flexible — Soporta la instalación horizontal y vertical con montaje en brida, Permitiendo la integración flexible de equipos.
🟢 Amplio rango de potencia y par — Rango de potencia desde 60W a 3KW, Par de motor desde 25N·m a 250N·m, adecuado para diversos requisitos de transmisión.
🟢 Relaciones de reducción múltiple — Relación de una sola etapa 11–87 y relación de dos etapas 121–5133, proporcionando amplias opciones de reducción de velocidad.
🟢 Amplias aplicaciones industriales — Adecuado para la potencia, Carbón, cemento, Metalurgia, Versiones, Agricultura, Construcción naval, Equipamiento de elevación, Logística, Textil, Papel, Plásticos, y la industria ligera.
Reductor micro cicloidal horizontal para sistemas de transmisión compactos
El reductor microcicloidal horizontal proporciona una reducción controlada de velocidad y una salida de par estable a través de una estructura compacta de transmisión cicloidal. El reductor micro cicloidal horizontal de la serie WB utiliza un mecanismo de movimiento excéntrico para accionar el disco cicloidal, que se acopla con un anillo de engranajes para lograr una transmisión suave y estable. Esta configuración soporta equipos compactos donde el espacio y el peso deben gestionarse cuidadosamente, manteniendo un rendimiento mecánico consistente.
Estructura cicloidal para funcionamiento ligero y estable
- La carcasa de aleación de aluminio reduce el peso total
- El diseño prelubricado facilita la instalación
- El montaje flexible soporta múltiples direcciones de instalación
- El contacto multipunto mejora la distribución de cargas
El proceso de transmisión comienza cuando el eje de entrada acciona la manga excéntrica, creando movimiento orbital del disco cicloidal. Este movimiento interactúa con el anillo de engranaje, formando un contacto rodante que reduce la velocidad y aumenta el par motor. La estructura permite un funcionamiento suave manteniendo el movimiento controlado bajo condiciones variables de carga.
Durante la operación, Múltiples puntos de contacto entre el disco cicloidal y el anillo de engranaje del pasador ayudan a distribuir la carga de forma uniforme en todo el sistema. Esto reduce el esfuerzo localizado y favorece una transmisión estable de par. Al mismo tiempo, El mecanismo de contacto rodante ayuda a reducir la fricción interna, lo que permite que el reductor funcione de forma fluida con niveles de vibración más bajos.
El diseño de la carcasa utiliza fundición de aleación de aluminio para lograr una estructura compacta y ligera. Esto facilita la instalación manteniendo la resistencia suficiente para un funcionamiento continuo. El sistema de grasa prelubricada simplifica el mantenimiento y ayuda a mantener condiciones de funcionamiento estables durante periodos de servicio prolongados.
El reductor microcicloidal horizontal funciona bien en sistemas mecánicos pequeños, Equipamiento de transporte, y aplicaciones industriales ligeras. Su tamaño compacto, Opciones de montaje flexibles, y un rendimiento de transmisión estable permite la integración en sistemas donde hay espacio, Peso, y la fiabilidad debe estar equilibrada.
Aplicaciones en la industria
-
Minería e Industria Pesada
Trituradores, Alimentadores, Molinos, Transportadoras de alta resistencia -
Maquinaria de caucho y plástico
Extrusoras, Mezcladores, Calendarios, Líneas de procesamiento -
Sistemas de manipulación de materiales
Encapsulado, relleno, Sellado, Sistemas de transportes -
Sistemas de transportes
Cintas transportadoras, Transportadores de rodillos, Sistemas de transferencia, Manipulación de materiales
