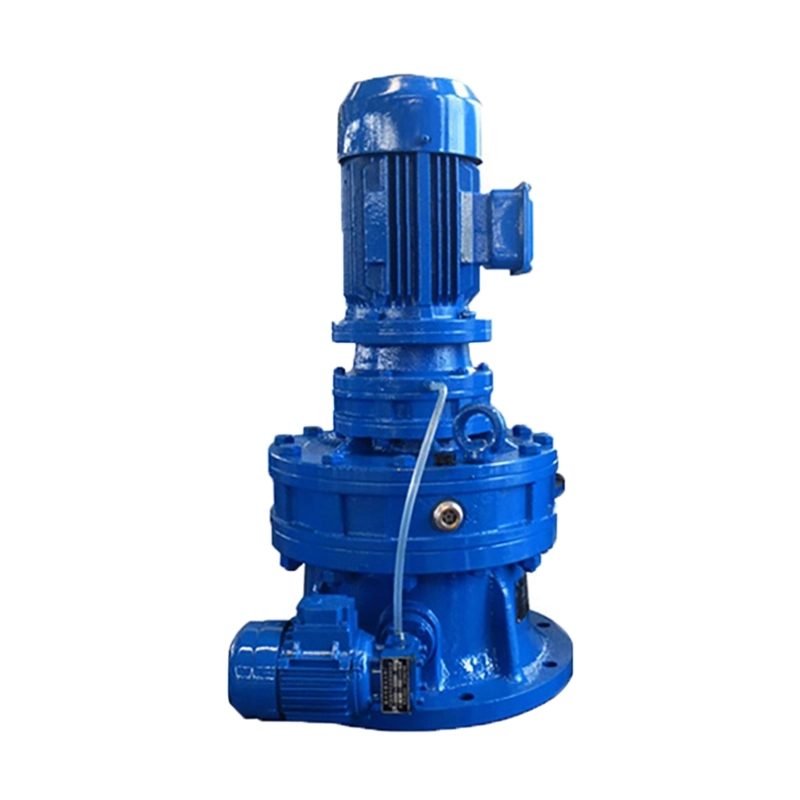

Reductor ciclóidal de molinete de la serie BLD
El reductor cicloidal de molinete proporciona una reducción controlada de velocidad y una salida de par estable mediante una estructura compacta de transmisión planetaria. Utiliza un mecanismo de movimiento excéntrico para lograr un acoplamiento suave del engranaje, lo que ayuda a reducir las vibraciones durante el funcionamiento. El diseño soporta altas proporciones de reducción dentro de un espacio limitado, manteniendo un rendimiento estable. Al mismo tiempo, La estructura interna distribuye la carga de manera uniforme, lo que permite que el reductor funcione de forma fiable bajo condiciones de carga variables en sistemas mecánicos continuos.
Características del producto
Todos los dispositivos reductores cicloidales planetarios pueden dividirse en tres partes:Parte de entrada,Parte de desaceleración y parte de salida.
La dislocación en el eje de entrada está equipada con una manga doble excéntrica de 180°C,equipado con dos rodamientos de bolas en la manga excéntrica,la formación del orificio central de engranajes cicloides de dos cilindros H es la manga excéntrica en la pista del rodamiento del brazo de giro,y por un grueso de engranajes cicloides y un anillo de engranajes de engranaje,Se formó un mecanismo de reducción de malla dental menos dañina,(para reducir la fricción,en pequeña relación de reductor de velocidad,la aguja con dientes de aguja en el conjunto de engranajes).
Cuando el eje de entrada tiene una rotación excéntrica de la manga durante una semana,como resultado de las características de perfil del diente del engranaje cicloide y las características de la curva y restringidas por la aguja en los dientes del engranaje,el movimiento del engranaje cicloide se convierte tanto en revolución como en rotación del movimiento del plano,y el eje de entrada se fabrican durante una semana,Excentrico Sleeve también gira la semana,Se obtiene un engranaje cicloide en sentido contrario alrededor de una gran reducción de diferencia de dientes, luego, con la ayuda del mecanismo de salida de la W,El engranaje cicloide gira a baja velocidad a través del eje del pasador,pasada al eje de salida,Se puede alcanzar una velocidad de salida baja.
Reductor cicloidal de molinete para sistemas de transmisión de alta relación
El reductor cicloidal de molinete proporciona una reducción controlada de velocidad y una entrega de par estable mediante un principio de transmisión planetaria. Utiliza un mecanismo de movimiento excéntrico para accionar discos cicloidales, que encajan con un anillo de molinete para formar una malla diferencial de dientes. Esta estructura permite un movimiento suave y mantiene un rendimiento constante durante la operación continua.
Estructura de accionamiento cicloidal para control de movimiento estable
- El diseño de manga excéntrica crea un movimiento de rodamiento continuo
- El mallado diferencial de dientes soporta una alta relación de reducción
- El contacto multipunto mejora la distribución de cargas
- La estructura compacta permite la instalación en espacios limitados
El proceso de transmisión comienza cuando el eje de entrada acciona la manga excéntrica. Este movimiento genera un movimiento orbital del disco cicloidal. Al mismo tiempo, El disco interactúa con el anillo del molinete, creando una combinación de rotación y revolución. Esta interacción permite al reductor lograr una gran relación de reducción dentro de una estructura compacta.
Mientras el mecanismo sigue girando, Múltiples dientes permanecen en contacto, lo que ayuda a distribuir la carga de manera uniforme en todo el sistema de transmisión. Esto reduce el esfuerzo localizado y mantiene el par estable bajo condiciones de carga cambiantes. Además,, El contacto rodante entre componentes ayuda a reducir la fricción interna y favorece un funcionamiento fluido.
La carcasa cerrada protege las partes internas manteniendo condiciones estables de lubricación. Esta estructura ayuda a preservar un movimiento constante y soporta ciclos de funcionamiento largos. El reductor cicloidal de molinete de pinos funciona bien en sistemas que requieren diseño compacto y un rendimiento de transmisión estable bajo operación continua.
Especificaciones técnicas
Aplicaciones en la industria
-
Minería e Industria Pesada
Trituradores, Alimentadores, Molinos, Transportadoras de alta resistencia -
Maquinaria de caucho y plástico
Extrusoras, Mezcladores, Calendarios, Líneas de procesamiento -
Sistemas de manipulación de materiales
Encapsulado, relleno, Sellado, Sistemas de transportes -
Sistemas de transportes
Cintas transportadoras, Transportadores de rodillos, Sistemas de transferencia, Manipulación de materiales
Consulta nuestros casos prácticos o habla directamente con nuestros ingenieros para hablar sobre tu aplicación.
Envíanos tus requisitos
Buscando la solución de transmisión adecuada para tu equipo? Mingye Machinery ofrece soporte profesional para la selección de motores de engranajes, Cajas de cambios, y unidades de accionamiento, junto con servicios flexibles de personalización de productos OEM y productos.
Necesito ayuda para elegir la caja de cambios adecuada?
- Categoría de producto o modelo preferido
- Parámetros técnicos clave (Poder, Velocidad, Relación de transmisión, Par motor)
- Cantidad estimada del pedido
- Requisitos de instalación o equipamiento
- Necesidades OEM o de configuración especial
