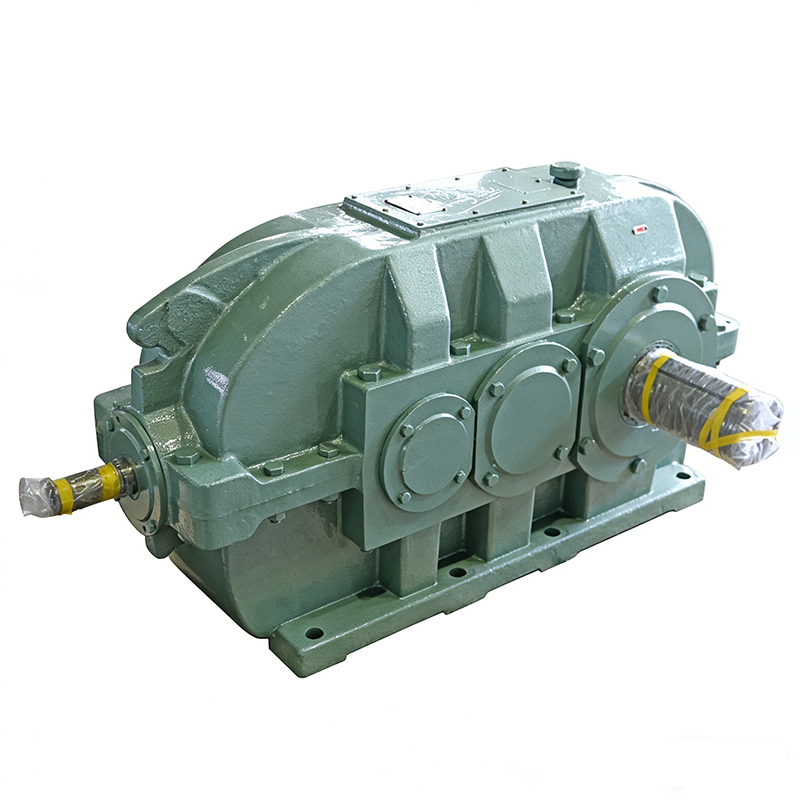

Reductor de engranajes cilíndricos cónicos de la serie DBY
El reductor de engranajes cilíndrico cónico combina etapas de engranaje cónico y helicoidale para ofrecer una reducción controlada de velocidad y una salida de par estable. Su disposición vertical de eje permite la transmisión direccional de potencia en configuraciones compactas. La estructura de engranajes de varias etapas mejora la gestión de la carga manteniendo un funcionamiento fluido. Al mismo tiempo, El diseño de la carcasa soporta condiciones de lubricación estables. Esta configuración permite un rendimiento fiable bajo condiciones de carga continua a través de la cinta transportadora, Transporte, y sistemas mecánicos generales.
Ventajas
Diseñado para la fiabilidad, Eficiencia, y flexibilidad, Nuestros productos ofrecen un rendimiento estable en diversas aplicaciones industriales.
🟢 Propósito – Se utilizan reductores de engranajes cilíndricos cónicos para transmisiones con el eje de salida dispuesto en dirección vertical. Se utiliza principalmente en cintas transportadoras y diversas máquinas de transporte, y también puede utilizarse en el mecanismo de transmisión de diversas máquinas generales como el carbón, Metalurgia, Industria química, Materiales de construcción, Industria ligera, y petróleo.
🟢 Características de rendimiento– Alta capacidad de carga, Bajo ruido, tamaño pequeño, Peso ligero, alta eficiencia y larga vida útil.
🟢 Estructura – La transmisión de primera etapa del reductor es un engranaje cónico espiral Gleason, y la transmisión de segunda y tercera etapa es un engranaje helicoidal cilíndrico involuto. Lubricación del reductor: En general, Los engranajes y rodamientos del reductor se lubrican salpicando aceite en la piscina de aceite y se enfrían de forma natural. Solo cuando la temperatura del balance de trabajo del reductor supera el valor especificado, o la potencia de carga supera la potencia térmica, Se utilizará la lubricación circulante o la lubricación de la piscina de aceite con la tubería de refrigeración.
Reductor de engranajes cilíndricos cónicos para sistemas de transmisión vertical
El reductor de engranajes cilíndrico cónico proporciona una reducción de velocidad controlada y un par estable mediante una estructura combinada de engranajes cónicos y cilíndricos. Utiliza una etapa de engranajes cónicos en espiral para cambiar la dirección de la transmisión, seguidas de etapas helicoidales de engranaje que proporcionan una transferencia de potencia suave. Esta configuración soporta sistemas que requieren salida vertical de eje y funcionamiento estable bajo condiciones de carga continua.
Estructura de engranajes cónicos y cilíndricos para transferencia direccional de potencia
- La etapa de engranajes cónicos en espiral permite la salida vertical del eje
- Los engranajes helicoidales de varias etapas soportan una transmisión de par suave
- La estructura compacta soporta disposiciones de instalación flexibles
- El acoplamiento de tren de tren favorece un funcionamiento estable y continuo
El proceso de transmisión comienza con la etapa de engranajes cónicos, donde la dirección de rotación cambia para acomodar la salida vertical. Después de eso, Los engranajes helicoidales cilíndricos reducen la velocidad y aumentan el par mediante el acoplamiento progresivo. Este diseño escalonado permite al sistema manejar condiciones de alta carga manteniendo el movimiento controlado.
Mientras los engranajes funcionan, Múltiples puntos de contacto distribuyen la carga a lo largo de las superficies del engranaje. Esto ayuda a reducir el esfuerzo localizado y mantiene un par estable durante la operación continua. Al mismo tiempo, El acoplamiento gradual entre engranajes helicoidales ayuda a limitar las vibraciones y mantiene el movimiento suave.
La estructura de la carcasa protege los componentes internos manteniendo las condiciones de lubricación mediante la circulación en baño de aceite. Esto ayuda a controlar la temperatura de funcionamiento y favorece un rendimiento estable durante periodos prolongados. Un reductor cilíndrico cónico de engranajes se adapta a los sistemas de transportes, Equipamiento de transporte, y sistemas generales de transmisión mecánica que requieren salida vertical y funcionamiento estable.
Especificaciones técnicas
Aplicaciones en la industria
-
Procesamiento de alimentos y bebidas
Mezcladores, Máquinas de llenado, Líneas de embotellado -
Equipos de Embalaje y Automatización
Líneas de envasado, Máquinas de ensamblaje, Clasificadores automáticos -
Manipulación y Transporte de Materiales
Transportadores, Polipastos, Grúas, Sistemas de transferencia automatizados -
Metalurgia y herramientas de máquina
Máquinas CNC, Tornos, Prensas, Máquinas fresadoras
